IR100 在线折光仪 — 依凡科技

IR100 · 在线折光仪

依凡科技 IR100 在线折光仪基于临界角全反射法（Critical Angle），实时测量液体折射率与浓度，测量不易受颜色、浊度和粘度影响，并支持自动温度补偿。测量范围可按介质与应用选择。

典型应用

食品饮料固形物
化工酸碱/溶剂浓度
制药等渗/发酵液
金属加工切削液
环保废水/循环水

IR100 卫生紧凑型在线折光仪

食品医药级小体积卫生设计，易集成、易清洗

紧凑型机身，节省安装空间
3A / EHEDG 卫生设计，兼容 CIP/SIP
蓝宝石棱镜，无卫生死角
快装卡箍过程连接，即装即用

典型应用：乳制品、饮料糖度、果葡糖浆、啤酒酿造、注射剂等渗

主要技术参数

IR100 卫生紧凑型在线折光仪 — 主要技术参数
参数	规格
分辨率	±0.00001
准确度	±0.0002
过程温度	-20℃ ~ +110℃
工作压力	≤1.5 MPa (15 bar)
输出信号	隔离 4-20mA ×2，RS485 Modbus RTU
触液材质	蓝宝石棱镜 / 316L 医用级不锈钢 / PTFE 密封
卫生认证	按 3A / EHEDG 卫生设计规范设计
防护等级	IP67
重复性	±0.00005

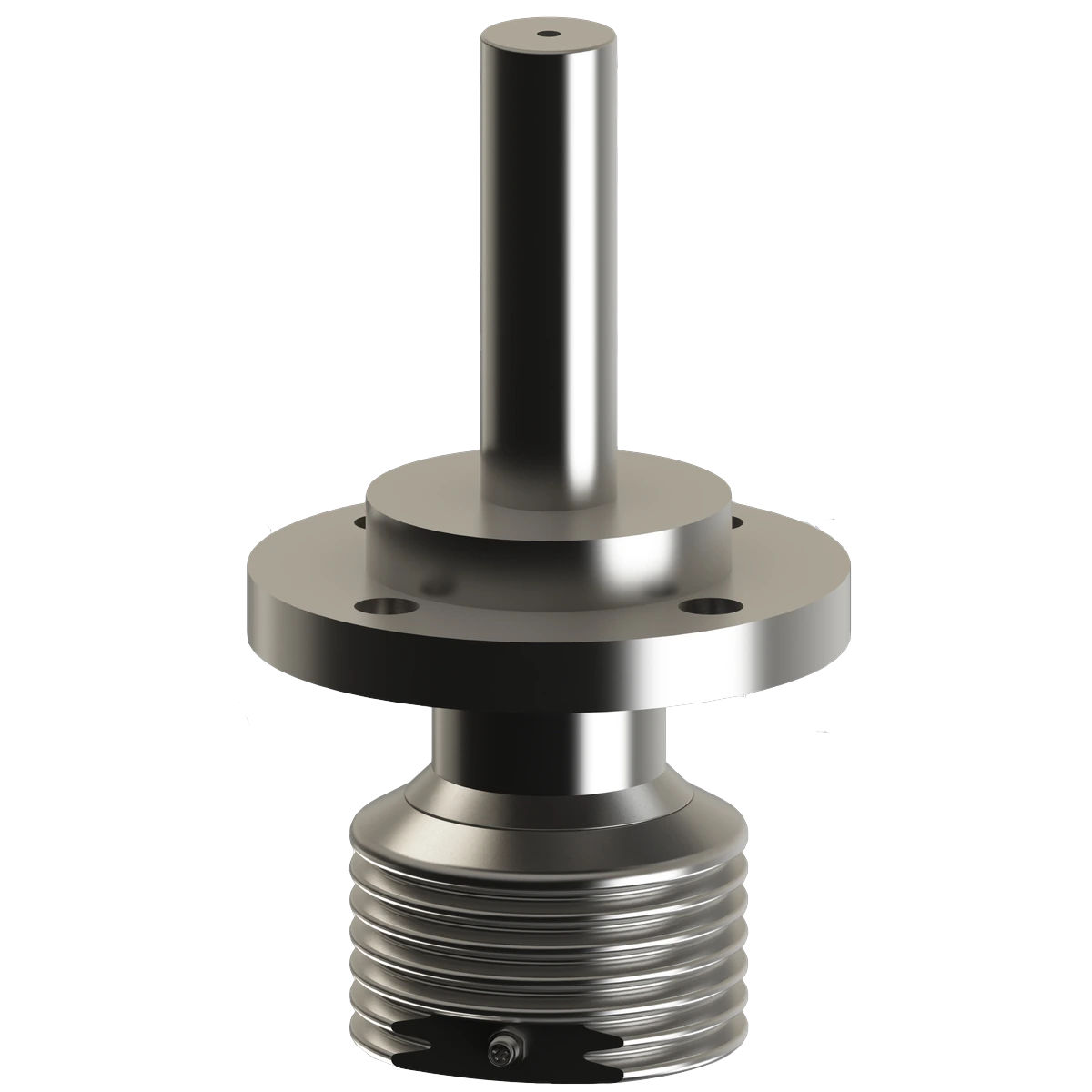

IR100 标准通用型在线折光仪

通用过程浓度监测，稳定可靠、性价比高

标准法兰连接
宽量程覆盖多数溶液浓度
自动温度补偿，无零点漂移
工业级稳定，适配常规工况

典型应用：清洗剂浓度、一般酸碱溶液、盐水、各类化学品浓度、浆料浓度

主要技术参数

IR100 标准通用型在线折光仪 — 主要技术参数
参数	规格
分辨率	±0.00001
准确度	±0.0002
过程温度	-20℃ ~ +150℃
工作压力	≤1.6 MPa (16 bar)
输出信号	隔离 4-20mA ×2，RS485 Modbus RTU
触液材质	蓝宝石棱镜 / 316L 不锈钢 / PTFE 密封
防护等级	IP67
重复性	±0.00005

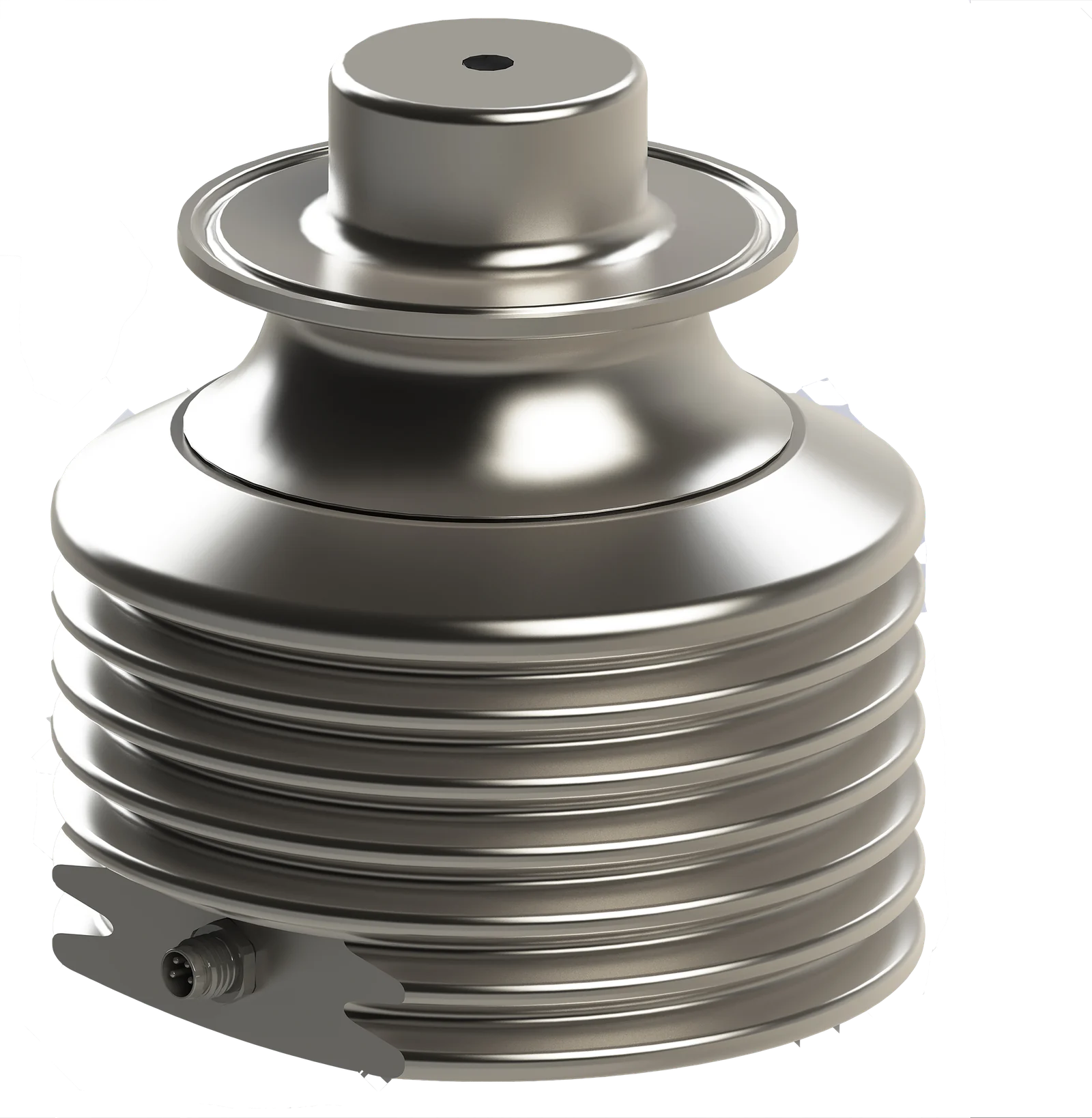

IR100 高精度型在线折光仪

实验室级精度，用于计量与高端工艺监测

实验室级精度
高分辨率
全量程宽范围覆盖
高分辨 CCD 检测器，低噪声

典型应用：食糖精炼、果汁浓缩、高附加值溶剂回收、制药提取液

主要技术参数

IR100 高精度型在线折光仪 — 主要技术参数
参数	规格
分辨率	±0.00001
准确度	±0.0001
重复性	±0.00002
过程温度	-10℃ ~ +90℃
工作压力	≤1 MPa (10 bar)
输出信号	隔离 4-20mA ×2，RS485 Modbus / USB
触液材质	蓝宝石棱镜 / 316L 不锈钢 / PTFE 密封
防护等级	IP67

IR100 高温高压型在线折光仪

极端温度压力工况下的稳定浓度测量

过程温度最高可达 180℃
耐压高达 6 MPa
特殊密封与冷却结构设计
适应结晶、蒸发、聚合等严苛工艺

典型应用：制糖煮沸、蒸发结晶、胺液脱硫、聚合物溶液

主要技术参数

IR100 高温高压型在线折光仪 — 主要技术参数
参数	规格
分辨率	±0.00001
准确度	±0.0002
过程温度	最高可达 180℃
工作压力	≤6 MPa（视型号）
输出信号	隔离 4-20mA ×2，Modbus TCP/RTU
触液材质	蓝宝石棱镜 / 哈氏合金 C / PTFE 涂层可选
防护等级	IP67
重复性	±0.00005

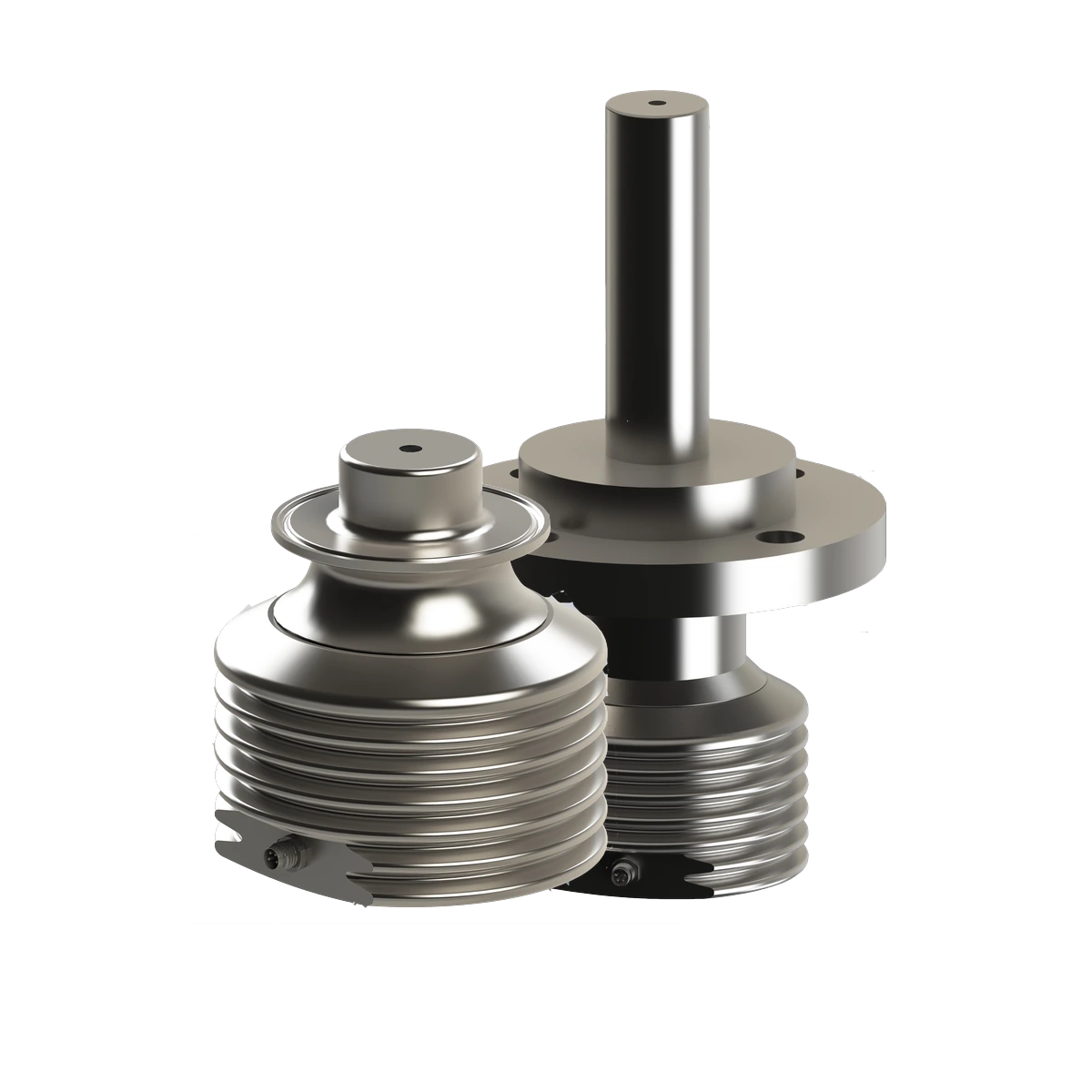

IR100 本安防爆型在线折光仪

易燃易爆区域的安全在线监测

本安防爆 Ex ia IIC T4 / T6
危险区传感器 + 安全区控制单元
远距传输，齐纳栅隔离
可选多探头集中管理

典型应用：油气开采、易燃易爆溶剂、化工危险区、制药防爆车间

主要技术参数

IR100 本安防爆型在线折光仪 — 主要技术参数
参数	规格
分辨率	±0.00001
准确度	±0.0002
工作压力	≤1.5 MPa (15 bar)
输出信号	4-20mA / RS485 Modbus / 以太网（安全区）
防爆等级	Ex ia IIC T4 Ga
触液材质	蓝宝石棱镜 / 316L 不锈钢 / PTFE 密封
防护等级	IP67
重复性	±0.00005

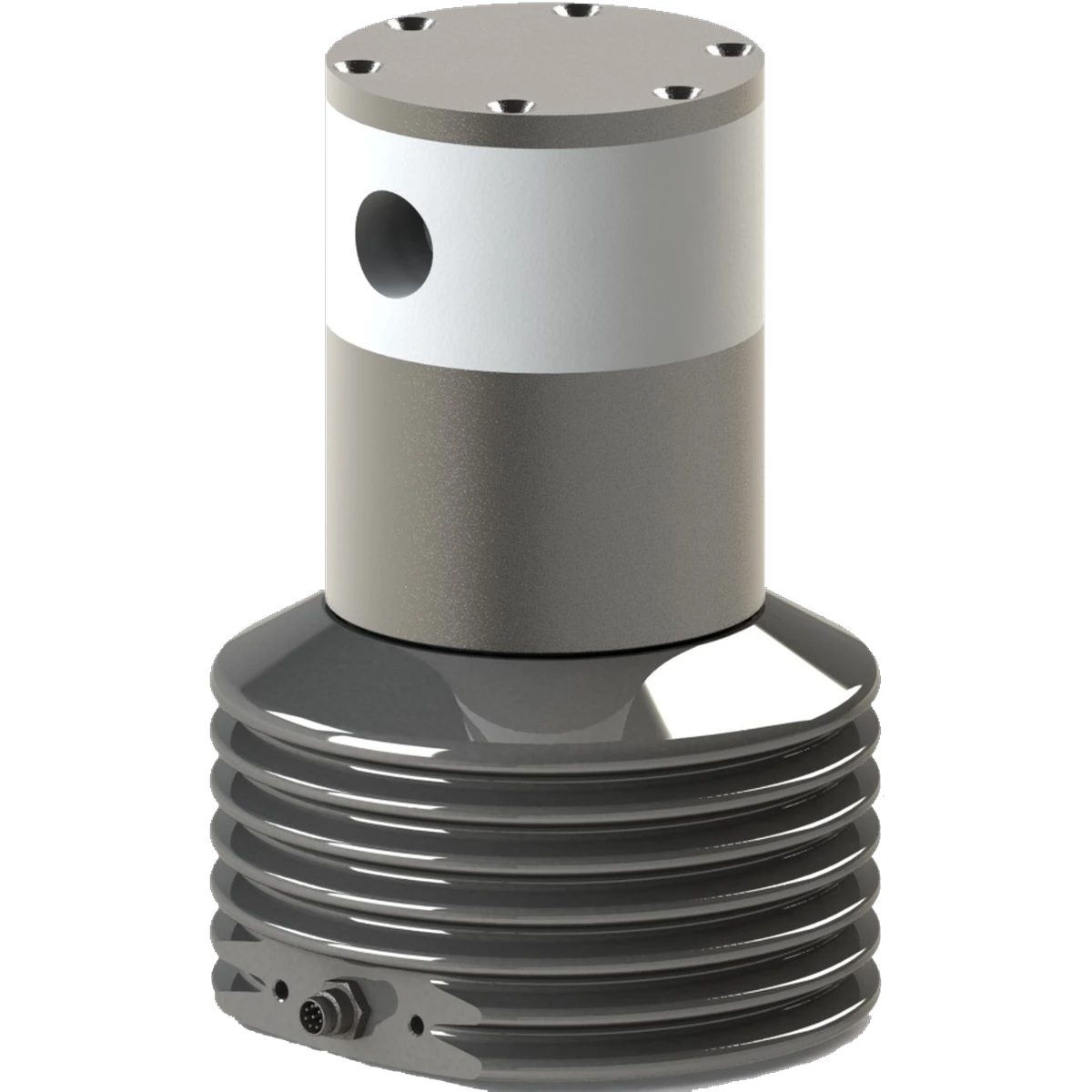

IR100 防腐蚀型在线折光仪

强酸强碱与强腐蚀介质的浓度监测

全非金属触液材质：PTFE / PFA / FFKM，无金属接触部件
抗强酸、强碱与氧化剂
适用于电镀、氯碱、湿法冶金

典型应用：硫酸 / 盐酸浓度、烧碱 NaOH、电镀液、双氧水

主要技术参数

IR100 防腐蚀型在线折光仪 — 主要技术参数
参数	规格
分辨率	±0.00001
准确度	±0.0002
过程温度	-20℃ ~ +110℃
工作压力	≤1.0 MPa (10 bar)
输出信号	隔离 4-20mA，RS485 Modbus RTU
触液材质	蓝宝石棱镜 / PTFE / PFA / FFKM（全非金属）
防护等级	IP67
重复性	±0.00005

常见问题

IR100 在线折光仪测量什么参数？

IR100 通过临界角全反射法测量折射率，并根据介质标定曲线换算为 Brix、固形物或浓度。最终量程和换算关系需结合样品验证。

样品颜色、浊度或粘度会影响在线折光测量吗？

临界角测量通常不直接依赖样品颜色，但气泡、结晶、沉积、流态和棱镜清洁状态会影响测量代表性。高粘度或易结垢介质应一并确认安装和清洗方案。

IR100 的不同型号应该如何选择？

食品和制药管线可优先评估卫生紧凑型；一般工艺可评估标准通用型；计量或高要求场景可评估高精度型；高温高压、涉爆或强腐蚀介质需分别核对对应配置、材质和证书。

在线折光仪应安装在什么位置？

应选择介质充分覆盖测量面、混合均匀且便于维护的位置，避开气泡聚集、沉积死角和强脉动。管道安装还需结合流向、排空和清洗空间确认。

IR100 可以接入 DCS 或 PLC 吗？

根据型号可提供隔离 4-20mA、RS485 Modbus RTU、以太网或 Modbus TCP 等接口；具体点数、寄存器和供电方式以型号技术文件为准。
